貼片屏蔽電感

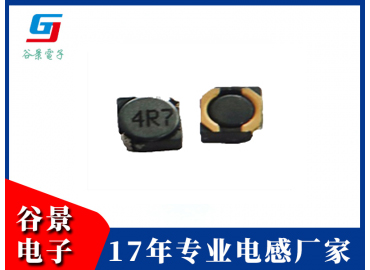

貼片電感GCDH Series

GCDH貼片電感:尺寸:3.0*3.0*0.9-8.3*8.6*6.0;感量:1uH-1000uH;精度:M級(±20%)、N級(±30%);電流量:0.05A-6A;特點:小體積,高儲能;適用于:電視、智能家居、LED照明等。詳情咨詢:0512-65368862。CDH電感,CDH貼片電感,CDH屏蔽電感,CDH電感定制,蘇州CDH貼片電感,上海CDH貼片電感,南京CDH貼片電感,無錫CDH貼片電感,浙江CDH貼片電感,杭州CDH貼片電感,寧波CDH貼片電感,常州CDH貼片電感

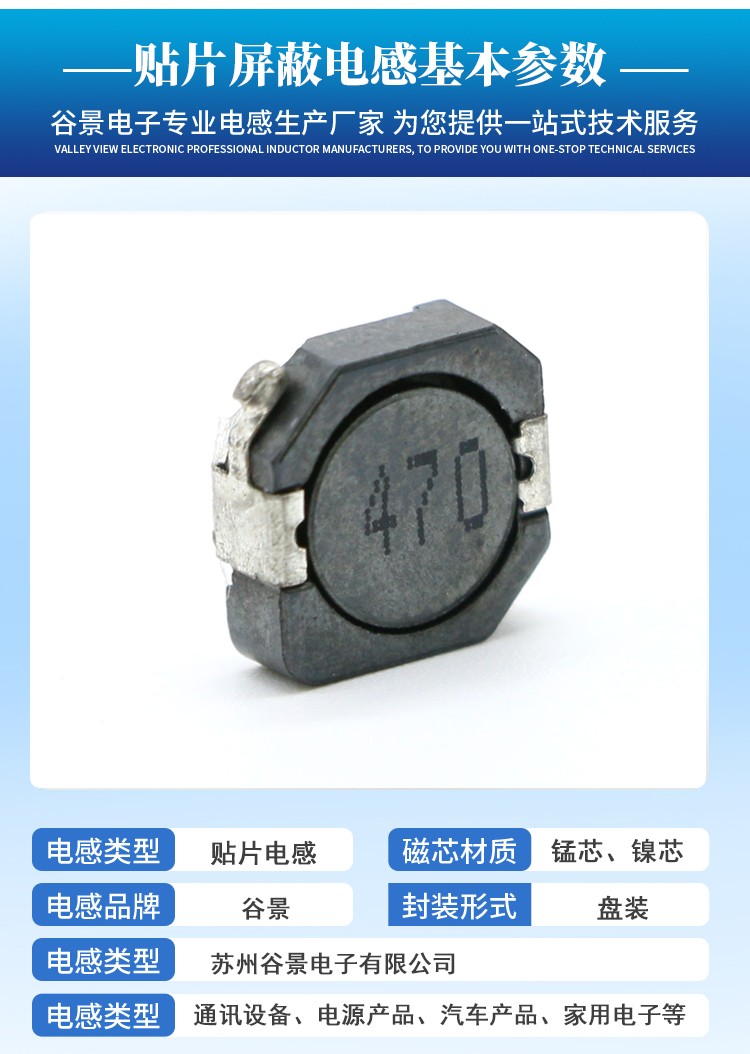

一、貼片屏蔽電感GCDH產品特征:

1.耐大電流,低直流電阻 2.具有小型化,高品質,高能量儲存和低電阻之特性
3.磁性屏蔽結構,適用于回流焊SMT工藝,無鉛產品,符合RoHS指令。
貼片屏蔽電感用途:
二、貼片屏蔽電感GCDH應用領域電視,智能家居,LED照明,汽車產品,無線遙控系統以及低壓供電模塊等其它電子儀器設備。

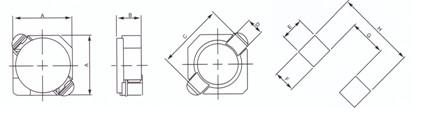

三、貼片功率電感GCDH封裝尺寸UNIT:mm

2D09/2D11/2D14/2D18/3D12

貼片電感

四、貼片功率電感GCDH封裝尺寸列表



TYPE

A(max

B(max

C(max

D

E

F

G

H

GCDH2D09

3.2

1.15

3.30

1.10

1.30

1.30

1.70

4.30

GCDH2D11

3.20

1.20

3.30

1.10

1.30

1.30

1.70

4.30

GCDH2D14

3.20

2.00

3.30

1.00

1.30

1.30

1.70

4.30

GCDH2D18

3.20

2.00

3.30

1.00

1.30

1.30

1.70

4.30

GCDH3D12

4.00

1.4

4.4

1.1

1.5

1.4

2.4

5.2

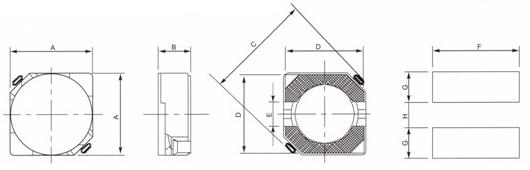

 3D16/3D28/4D18/4D28/5D18/5D28/5D48/6D28/6D38

貼片電感



TYPE

A(max

B(max

C(max

D

E

F

G

H

GCDH3D16

4.00

1.80

5.90

3.50

1.30

4.30

1.65

1.30

GCDH3D28

4.00

3.00

5.90

3.50

1.30

4.30

1.65

1.30

GCDH4D18

5.00

2.00

6.90

4.50

1.50

5.30

1.90

1.50

GCDH4D28

5.00

3.00

6.90

4.50

1.50

5.30

1.90

1.50

GCDH5D18

6.00

2.00

8.20

5.50

2.00

6.30

2.10

2.00

GCDH5D28

6.00

3.00

8.20

5.50

2.00

6.30

2.15

2.00

GCDH5D48

6.00

5.00

8.20

5.50

2.00

6.30

2.15

2.00

GCDH6D28

7.00

3.00

9.50

6.50

2.00

7.30

2.65

2.00

GCDH6D38

7.00

4.00

9.50

6.50

2.00

7.30

2.65

2.00

8D28/8D38/8D43/8D58


TYPE

A(max

B(max

C(max

D

E

F

G

H

I

GCDH8D28

8.30

3.00

5.90

1.20

2.50

6.10

10.10

2.00

2.80

GCDH8D38

8.30

4.00

5.90

1.20

2.50

6.10

10.10

2.00

2.80

GCDH8D43

8.30

4.50

5.90

1.20

2.50

6.10

10.10

2.00

2.80

GCDH8D58

8.30

6.00

5.90

1.20

2.50

6.10

10.10

2.00

2.80

 五、貼片屏蔽電感GCDH規格書下載:

六、貼片功率電感編碼系統

貼片電感
